Die Vorspannung ist ein entscheidender Faktor, der die Leistung von Kugellagern erheblich beeinflusst. Als führender Lieferant von Kugellagern sind wir uns der Bedeutung der Vorspannung und ihrer weitreichenden Auswirkungen auf die Lagerfunktionalität bewusst. In diesem Blog werden wir im Detail untersuchen, wie sich die Vorspannung auf die Leistung von Kugellagern auswirkt.
Vorspannung in Kugellagern verstehen
Unter Vorspannung versteht man bei Kugellagern die Ausübung einer axialen oder radialen Kraft auf das Lager, bevor es in Betrieb genommen wird. Diese Kraft beseitigt das Innenspiel zwischen den Lagerkomponenten, wie z. B. den Kugeln und den Laufbahnen. Es gibt hauptsächlich zwei Arten der Vorspannung: Vorspannung mit konstanter Position und Vorspannung mit konstanter Kraft.
Eine konstante Positionsvorspannung wird durch Anpassen der relativen Position der Lagerkomponenten erreicht. Beispielsweise durch die Verwendung von Unterlegscheiben oder Stellmuttern zur Einstellung einer bestimmten axialen Verschiebung. Diese Art der Vorspannung hält einen festen Abstand zwischen Innen- und Außenring aufrecht und sorgt so für ein gleichmäßiges Vorspannungsniveau.
Bei der Vorspannung mit konstanter Kraft hingegen werden Federn oder andere elastische Elemente verwendet, um eine konstante Kraft auf das Lager auszuüben. Mit dieser Methode können Wärmeausdehnungen und Verschleiß während des Betriebs ausgeglichen werden, wobei eine relativ stabile Vorspannkraft aufrechterhalten wird.
Einfluss der Vorspannung auf die Lagersteifigkeit
Eine der bedeutendsten Auswirkungen der Vorspannung auf Kugellager ist die Verbesserung der Lagersteifigkeit. Steifigkeit ist die Fähigkeit eines Lagers, einer Verformung unter Belastung standzuhalten. Wenn eine Vorspannung aufgebracht wird, wird der Kontakt zwischen den Kugeln und den Laufbahnen enger. Dadurch kann das Lager äußeren Kräften ohne nennenswerte elastische Verformung besser standhalten.
Bei Anwendungen, bei denen hohe Präzision und minimale Durchbiegung erforderlich sind, wie z. B. Werkzeugmaschinenspindeln, ist die erhöhte Steifigkeit durch Vorspannung von entscheidender Bedeutung. Beispielsweise muss die Spindel in einer Hochgeschwindigkeitsfräsmaschine ihre Position genau beibehalten, um die Qualität der bearbeiteten Oberfläche sicherzustellen. Ein richtig vorgespanntes Kugellager kann die Durchbiegung der Spindel reduzieren und so zu einer besseren Bearbeitungsgenauigkeit führen. Unser3205 A - 2RS1/C3 Schrägkugellager zweireihigist für hochpräzise Anwendungen konzipiert. Bei entsprechender Vorspannung bietet es eine hervorragende Steifigkeit und gewährleistet so einen stabilen Betrieb in anspruchsvollen Umgebungen.
Einfluss auf die Lagerlebensdauer
Auch die Vorspannung hat großen Einfluss auf die Lebensdauer von Kugellagern. Bei einem gut vorgespannten Lager wird die Last gleichmäßiger auf die Kugeln und Laufbahnen verteilt. Dadurch wird die Spannungskonzentration auf einzelne Kugeln und Laufbahnpunkte reduziert, was eine Hauptursache für vorzeitigen Lagerausfall ist.
Wenn die Vorspannung zu niedrig oder nicht vorhanden ist, kann es zu übermäßigen Vibrationen und einem Rutschen der Kugeln im Lager kommen. Dieses Schleudern kann zu Oberflächenschäden wie Lochfraß und Abplatzungen führen, die die Lebensdauer des Lagers erheblich verkürzen. Umgekehrt kann eine zu hohe Vorspannung zu erhöhter Reibung und Wärmeentwicklung führen, was wiederum den Verschleiß beschleunigt und die Lebensdauer des Lagers verkürzt.
Unser6212 – RS1ZC3S0GJN6 – Rillenkugellagerist für den Betrieb mit einem optimalen Vorspannungsbereich ausgelegt. Durch die Aufrechterhaltung der Vorspannung innerhalb dieses Bereichs können Kunden eine längere Lagerlebensdauer und eine zuverlässigere Leistung in verschiedenen Anwendungen, einschließlich Elektromotoren und Automobilkomponenten, erwarten.
Auswirkung auf die Rotationsgenauigkeit
Die Rotationsgenauigkeit ist ein weiterer wichtiger Leistungsaspekt, der von der Vorspannung beeinflusst wird. Bei Präzisionsmaschinen kann bereits die kleinste Rotationsabweichung zu erheblichen Fehlern im Endprodukt führen. Die Vorspannung trägt dazu bei, das radiale und axiale Spiel im Lager zu minimieren und sorgt so für eine gleichmäßige und genaue Drehung.

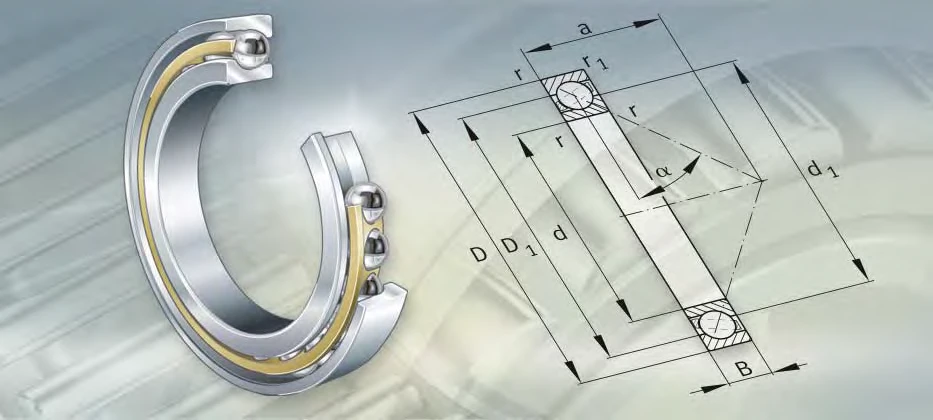

Bei einem Gyroskop beispielsweise ist eine hohe Rotationsgenauigkeit für eine genaue Messung unerlässlich. Ein vorgespanntes Kugellager kann das Wackeln und Unrunden während der Drehung reduzieren und so die Gesamtgenauigkeit des Gyroskops verbessern. UnserVerfügbar 70/670 – MPB – P5 – einreihiges Schrägkugellagereignet sich für Anwendungen, die eine hohe Rotationsgenauigkeit erfordern. Bei richtiger Einstellung der Vorspannung kann die erforderliche Präzision für kritische Vorgänge gewährleistet werden.
Auswirkungen auf Reibung und Wärmeerzeugung
Reibung und Wärmeentwicklung sind wichtige Faktoren für die Leistung von Kugellagern. Die Vorspannung beeinflusst die Reibungseigenschaften des Lagers. Eine geeignete Vorspannung kann das relative Gleiten zwischen den Kugeln und den Laufbahnen verringern und dadurch die Reibung verringern.
Ist die Vorspannung jedoch zu hoch, führt der erhöhte Anpressdruck zwischen den Bauteilen zu einer höheren Reibung. Diese erhöhte Reibung erzeugt mehr Wärme, was zu einer Wärmeausdehnung der Lagerkomponenten führen kann. Durch die Wärmeausdehnung kann sich die Vorspannung verändern und unter extremen Bedingungen sogar zum Festfressen des Lagers führen.
Es ist entscheidend, den optimalen Vorspannungswert zu finden, um ein Gleichgewicht zwischen der Reduzierung der Reibung und der Vermeidung einer Übervorspannung herzustellen. Als Lieferant bieten wir technische Unterstützung, um unseren Kunden dabei zu helfen, die geeignete Vorspannung für ihre spezifischen Anwendungen zu ermitteln.
Einfluss auf Lärm und Vibration
Geräusche und Vibrationen sind häufige Probleme beim Lagerbetrieb, und die Vorspannung spielt eine wichtige Rolle bei deren Abschwächung. Ein richtig vorgespanntes Lager kann das innere Spiel reduzieren, das eine der Hauptursachen für Geräusche und Vibrationen ist. Durch die Eliminierung des Spiels zwischen den Kugeln und den Laufbahnen läuft das Lager reibungsloser, was zu weniger Lärm und Vibrationen führt.
Bei Anwendungen, bei denen ein geräuscharmer Betrieb erforderlich ist, beispielsweise bei Haushaltsgeräten oder High-End-Audiogeräten, kann die Vorspannung der Lager das Benutzererlebnis erheblich verbessern. Wenn unsere Kugellager richtig vorgespannt sind, können sie für eine ruhige und stabile Betriebsumgebung sorgen.
Ermittlung der optimalen Vorspannung
Die Bestimmung der optimalen Vorspannung für ein Kugellager ist ein komplexer Prozess, der von verschiedenen Faktoren abhängt, darunter den Anwendungsanforderungen, Lastbedingungen, Geschwindigkeit und Temperatur. In manchen Fällen können theoretische Berechnungen zur Abschätzung der Vorspannung herangezogen werden. In der Praxis sind jedoch häufig empirische Tests und Anpassungen erforderlich, um die Vorspannung genau abzustimmen.
Als Kugellagerlieferant verfügen wir über umfangreiche Erfahrung darin, unsere Kunden bei der Auswahl der richtigen Lager und der Bestimmung der optimalen Vorspannung zu unterstützen. Unser technisches Team kann vor Ort Support- und Beratungsdienste anbieten, um sicherzustellen, dass die Lager in verschiedenen Anwendungen ihre beste Leistung erbringen.
Kontakt für Beschaffung
Wenn Sie hochwertige Kugellager und professionelle Beratung zu Vorspannung und Lagerleistung benötigen, sind wir für Sie da. Unser umfassendes Sortiment an Kugellagern, einschließlich der3205 A - 2RS1/C3 Schrägkugellager zweireihig,6212 – RS1ZC3S0GJN6 – Rillenkugellager, UndVerfügbar 70/670 – MPB – P5 – einreihiges Schrägkugellager, kann den unterschiedlichen Anforderungen verschiedener Branchen gerecht werden. Kontaktieren Sie uns noch heute, um Ihre spezifischen Anforderungen zu besprechen und eine erfolgreiche Beschaffungsverhandlung zu starten.
Referenzen
- Harris, TA, & Kotzalas, MN (2007). Wälzlageranalyse. John Wiley & Söhne.
- Zorzi, C. & Pedrini, R. (2015). Konstruktion und Betrieb von Wälzlagern. Springer.
