Was sind die eckigen Kontaktkugellager für Werkzeugmaschinen?

Die auf Werkzeugmaschinen verwendeten radialen Lastkindkugellager sind nicht - trennbare Lager mit inneren und äußeren Ringen, die nicht getrennt sind. Die Lagerreihe umfasst 78, 79U, 70U, 72, HSE9, HSEO, BNS9, BNSO, BNT9, BNTO, BNT2 usw. Die Verbindungslinie, die den Ball verbindet, und die inneren und äußeren Ringe der Winkelkugellagelanlage bilden einen bestimmten Winkel in der radialen Richtlinie. Gemäß den für hohen Geschwindigkeit und Steifigkeit erforderlichen Funktionen betragen die Kontaktwinkel 15 Grad (Kontaktwinkelcode C), 20 Grad (kein Code), 25 Grad (Kontaktwinkelcode AD) und 30 Grad (kein Code).


Winkelkugellager für Werkzeugmaschinenspindeln werden im Allgemeinen in offenen Typen und mit Dichtungen unterteilt, wie folgt:

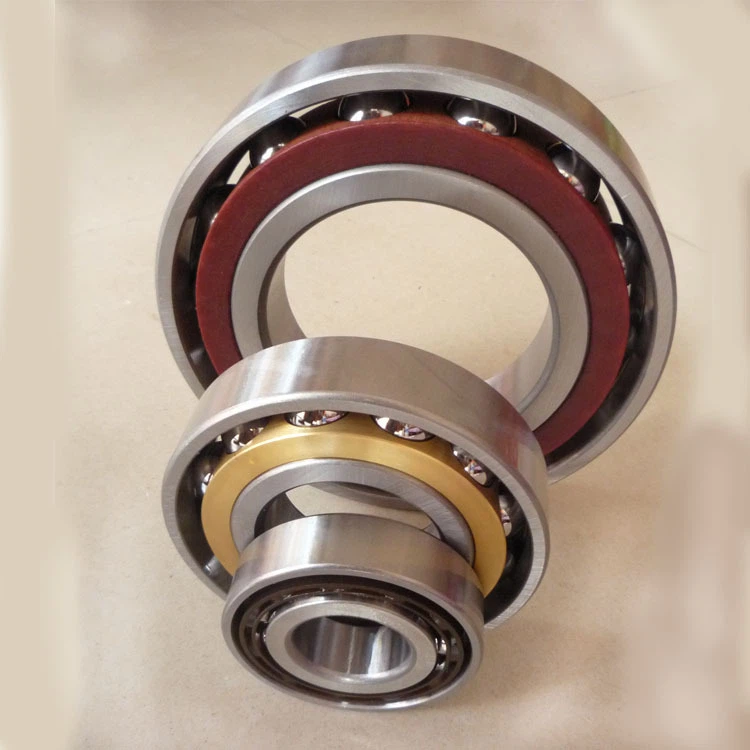

I. Öffnen Sie Winkelkugellager vom Typ

(1) Standard -Winkelkugellager (78, 79, 70, 72)
Die Standard -Angular -Kontaktkugellagerserie umfasst 78, 79, 70 und 72. Die 79- und 70 -Typen wurden für hohe Geschwindigkeit und niedrige Temperaturanstieg durch Optimierung der internen Struktur optimiert. Die Kontaktwinkel betragen 15 Grad (c), 25 Grad (AD) und 30 Grad (kein Code) . 25 Grad und 30 Grad sind speziell für 79U und 70U eingestellt. Die Präzision dieses Lagers liegt über der JIS -Klasse 5 und hat die Eigenschaften von hoher Geschwindigkeit, hoher Steifigkeit und hoher Belastungskapazität. Es gibt auch Lager mit Keramikkugeln in dieser Art von Produkt.

(2) High - Geschwindigkeitswinkel -Kontaktkugellager (HSE -Typ)
Es gibt zwei Arten von hohen - Geschwindigkeitswinkel -Kontaktkugellagern, HSE9 und HSE0. Die Hauptabmessungen stimmen mit der JIS -Dimensionsserie (9, 0) überein, und die Kontaktwinkel betragen 15 Grad (c), 20 Grad (kein Code) und 25 Grad (AD). Die Präzision dieses Lagers liegt über JIS -Grad 5. Im Vergleich zu Standard -Winkelkugellagern ist der Balldurchmesser kleiner und konzentriert sich auf Hochgeschwindigkeit. Darüber hinaus wird durch eine Seite des inneren Ring -Außendurchmessers und des Außenrings der Innendurchmesser die Ölflussfähigkeit in Öl - Gasschmierung verstärkt und spezielle Materialien und Oberflächenmodifikation werden verwendet, um den Verschleißfestigkeit und den Sintern des Lagers erheblich zu verbessern. Es gibt zwei Arten von Kugeln in dieser Art von Lager: Stahlkugeln und Keramikkugeln.

(3) Winkelkugellager mit Ultra - High - Speed ​​-Keramikkugeln (HSF -Typ)
Der HSF0 -Typ der Winkelkugellager mit Ultra - High - Geschwindigkeit Keramikkugeln verwendet Keramikkugeln mit einem kleineren Balldurchmesser als der HSE0C -Typ, um die Steifigkeit zu gewährleisten, während der Temperaturanstieg reduziert wird. In Anbetracht der Tatsache, dass sich der Kontaktwinkel während der Drehung aufgrund der Wirkung der Zentrifugalkraft ändert, wird ein Kontaktwinkel von 25 Grad verwendet.
Diese Maßnahme ermöglicht es, Öl - Gasschmierung in Bereichen zu verwenden, die in der Vergangenheit nur unter Strahlschmierung betrieben werden konnten.

(4) umweltfreundliches Öl - gas geschmierte Winkelkugellager (HSL, HSFL -Typen)
Umweltfreundliches Öl - Gas geschmierte Winkelkugellager HSL- und HSFL -Typen sind Öl - gas geschmiertes Winkelkugellager mit einem angemessenen Winkel des inneren Ring -Außendurchmessers (Verriegelungsmund) des HSE- oder HSF -Typs. Bei der Aufrechterhaltung der hohen Geschwindigkeit des HSE- oder HSF -Typs kann es auch das Geräusch reduzieren und die verwendete Luft- und Ölmenge reduzieren. Energie - Sparen von Produkten. Die Lagergenauigkeit dieses Modells liegt über JIS Grad 5. Der HSL -Typ hat drei Kontaktwinkel von 20 Grad (kein Code) und 25 Grad (AD), und der HSFL -Typ hat nur einen Kontaktwinkel von 25 Grad. Sie müssen in Kombination mit speziellen Umweltanforderungen verwendet werden.

(5) Öl - Gas geschmiert hoch - Geschwindigkeit Winkelkugellager mit Öllöchern im äußeren Ring (HSEW -Typ)
Das HSEW -Öl - Gas geschmiert hoch - Geschwindigkeit Winkelkugellager mit Öllöchern im äußeren Ring sind hoch - Geschwindigkeit Winkelkugellager mit Öllöchern auf dem Außenring des HSE -Typs, das speziell für Öl -}}}}}}}}}}}}}}}}}}}}}}}}}}}} {3 {3 {3 {3 {3). Da das Düsenloch auf der Waschmaschine nicht maschinell ist, wird die Waschbreite verkürzt, was nicht nur zur Kompaktheit der Spindel beiträgt, sondern auch die Steifigkeit verbessert, indem das Lager am vorderen Ende des Werkzeugs konfiguriert wird. Darüber hinaus verbessert die Methode zur direkten Versorgung von Öl aus dem äußeren Ring die Schmierung zuverlässig und reduziert den Luftstrom und die Ölversorgung. Die Lagergenauigkeit dieser Serie liegt über der JIS -Klasse 5 und ist in zwei Kategorien unterteilt: Kontaktwinkel 20 Grad (kein Code) und 25 Grad (AD).


2. Mit Dichtungen Winkelkugellager

(1) Fett - geschmiertes versiegelter Standard -Angular -Kontaktkugellager (79 LLB/70 LLB Typ)
Fett - geschmierte versiegelte Standard -Winkelkugellager 79 LLB/70 LLB basieren auf den ursprünglichen 79- und 7g -Größen, wobei die nicht - Kontaktznabdichtungen an beiden Enden des Lagers installiert sind und die interne Struktur optimiert ist. Spezielles Fett ist eingekapselt, um hohe Geschwindigkeit, lange Lebensdauer und Umweltschutz zu erreichen. Es gibt zwei Arten von Kontaktwinkeln: 15 Grad (Kontaktwinkelcode -CD) und 25 Grad (Kontaktwinkelcode AD), und die Genauigkeit ist die spezielle Genauigkeit P42 (Dimensionalgenauigkeit JIS Grad 4, Rotationsgenauigkeit JIS Grad 2). Da Fett vor - innen verpackt ist, muss es nicht gereinigt werden, sodass es einfach zu bedienen und umweltfreundlich ist. Diese Art des Lagers hat zwei Arten von Kugeln: Stahlkugeln und Keramikkugeln.

(2) Fett - geschmiertes versiegelt hoch - Geschwindigkeitswinkel -Kontaktkugellager (BNS LLB Typ)
Fett - geschmiert versiegelt hoch - Geschwindigkeit Winkelkugellager BNS LLB -Produkte basieren auf den ursprünglichen HSE -Abmessungen. Non - Kontaktkautschuk -Dichtungen werden an beiden Enden des Lagers installiert. Während der Optimierung der internen Struktur wird spezielles Fett verpackt, um hohe Geschwindigkeit, niedrige Temperaturanstieg, lange Lebensdauer und Umweltschutz zu erreichen. Der Kontaktwinkel beträgt 15 Grad (Kontaktwinkelcode C), 20 Grad (kein Code) und 25 Grad (Kontaktwinkelcode AD) mit einer Genauigkeit von JIS4 oder höher. Der Rennring besteht aus speziellen Materialien und die Oberfläche wird modifiziert, um den Verschleißfestigkeit und den Sinterfestigkeit erheblich zu verbessern. Da Fett vor - innen verpackt ist, muss es nicht gereinigt werden, sodass es einfach zu bedienen und umweltfreundlich ist. Diese Art des Lagers hat zwei Arten von Kugeln: Stahlkugeln und Keramikkugeln.

Winkelkugellager für Werkzeugmaschinen sind auf Lager erhältlich
