Typ HBN-P ist ein Kugelgewindetrieb für Stanzpressen. Seine zulässige Belastung ist etwa doppelt so hoch wie bei bestehenden Produkten, und es ist möglich, eine Schraubenwelle mit kleinem Durchmesser zu wählen und die Größe der Ausrüstung zu reduzieren.
Spezialität:Struktur und Vorteile
Typ HBN-P ist ein Kugelgewindetrieb für Stanzpressen. Die zulässige Belastung ist größer als bei den bestehenden Modellen HBN und HBN-K.
Eine Miniaturisierung der Ausrüstung ist möglich
Aufgrund der großen zulässigen Belastung kann eine Schraubenwelle mit kleinerem Durchmesser als HBN und HBN-K gewählt werden. Daher ist es möglich, die Vergrößerung der peripheren Komponenten zu vermeiden, wodurch die Vergrößerung der Vorrichtung vermieden wird.
(Vergleich mit der zulässigen Belastung bestehender Produkte)

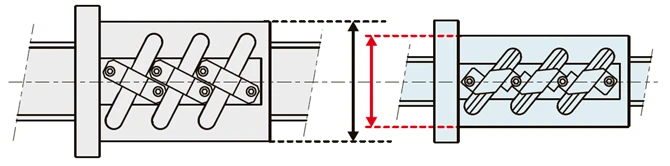

(Vergleich des Außendurchmessers der Kugelgewindemutter)
Produktpalette
*Typ HBN-PEinschließlich Produkte mit einem Außendurchmesser der Schraubenwelle von φ40 und 63
*Typ HBN-KPUmfasst Produkte mit einem Außendurchmesser der Schraubenwelle von φ80, 100, 120, 140
IInstallationsbeispiel
Empfohlenes Einbaubeispiel Typ HBN-P:
Nicht empfohlenes Installationsbeispiel vom Typ HBN-P
Einige THK HBN-Modelle
| LINA | MN | Mutternlänge [mm] | Wirksamer Gewindeteil [mm] | Netto [mm] |
| HBN4012KP-2.5RRG1 plus 100LC0 | HBN4012KP-2.5 | 80 | 80 | 10 |
| HBN6320KP-7.5RRG1 plus 272LC0 | HBN6320KP-7.5 | 252 | 252 | 10 |
| HBN8020KP-7.5RRG1 plus 272LC0 | HBN8020KP-7.5 | 252 | 252 | 10 |
| HBN10020KPS-7.5RRG1 plus 272LCO | HBN10020KPS-7.5 | 252 | 252 | 10 |
| HBN10020KP-7.5RRG1 plus 272LC0 | HBN10020KP-7.5 | 252 | 252 | 10 |
| HBN10040KP-7.5RRG1 plus 452LC0 | HBN10040KP-7.5 | 432 | 432 | 10 |
