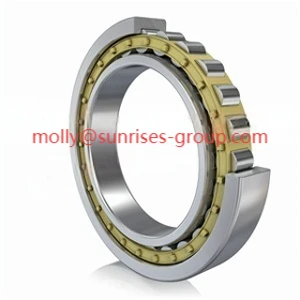

NU18/900-M1 mit einreihigen Zylinderrollenlagern der Größe 900 x 1090 x 85 mm
Überblick
Einreihige Loslager-Zylinderrollenlager mit Messingkäfig, Serie NU. Der Außenring hat zwei Borde, während der Innenring keine Borde hat. Außenring zentriert. M1-Zweiteiliger Messingkäfig mit Rollenführung; Betriebstemperatur min. Tmin: -30 Grad; Tmax. 150 Grad. CN-Radiales Innenspiel. Laufgenauigkeit in P6.
Bohrungsdurchmesser: 900 mm; Außendurchmesser: 1090 mm; Breite: 85 mm; Masse-159 kg;Cr=2040 kN;C0r=5100 kN;Grenzgeschwindigkeit=950 1/min.
Erweiterter gleicher Typ mit unterschiedlichem Suffix NU 18/900 ECMA; NU18/900M; NU18/900 MA; NU18/900 sind auch ab Lager verfügbar-für Ihren Bedarf an Maschinenanwendungen.
Spezifikationen
| Abmessungen und technische Datenblätter | |
| Teile-Nr. | NU18/900-M1 – einreihige Zylinderrollenlager |
| Marke | Marke FAG, hergestellt in DEUTSCHLAND/Marke SDVV, hergestellt in China |
| Hauptabmessungen | 900x1090x85 mm |
| d | 900 mm |
| D | 1090 mm |
| B | 85 mm |
| rmin | 5 mm |
| Geschwindigkeitsbegrenzung | 950 1/Min |
| Referenzgeschwindigkeit | 1/Min |
| da | 917 mm |
| Da | 1073 mm |
| ra max. | 4mm |
| Cr | 2040 kN |
| C0r | 5100 kN |
| M | 159 kg |
NU18/900-M1 Funktionen und Anwendungen
I. Strukturelles Design
Konstruktion vom Typ NU-: Doppelte Außenringrippen, keine Innenringrippen. Dies ermöglicht eine axiale Verschiebung zwischen Welle und Innenring (geeignet für Wärmeausdehnung oder schwimmende Lagerung), kann jedoch axialen Belastungen nicht standhalten.
Einreihige Zylinderrollen: Der optimierte Linienkontakt zwischen den Rollen und den Laufbahnen sorgt für eine hohe Belastbarkeit und ist für den Betrieb unter hoher{1}Belastung und niedriger-Geschwindigkeit geeignet.
Abmessungen und Präzision
900 mm Innendurchmesser: Dies ist ein besonders großes Lager, das kundenspezifisch gefertigt werden muss und typischerweise ISO-Standardtoleranzen (z. B. P5/P6) erfüllt.
Suffix M1: Zeigt Lagerspiel oder spezielle Wärmebehandlung an (Einzelheiten finden Sie in den Herstellerangaben; normalerweise ist das Spiel für hohe Temperaturen oder schwere Lasten optimiert).
Material und Verarbeitung
Hochreiner Lagerstahl (z. B. GCr15) oder einsatz{4}gehärteter Stahl wird gehärtet und präzisionsgeschliffen, um Verschleiß- und Ermüdungsbeständigkeit sicherzustellen.
Zur Reduzierung der Reibung und zur Führung der Rollenbewegung kann ein Käfig (Kupferlegierung oder Polymer) verwendet werden.
II. Typische Anwendungen
Schwere Maschinen
Metallurgische Walzwerke: Werden zur Walzenunterstützung verwendet und halten hohen radialen Belastungen und Stoßvibrationen stand. Bergbaumaschinen: Rotorträger für Brecher und Kugelmühlen zur Anpassung an raue Betriebsbedingungen.
Energie- und Energieausrüstung
Windkraftanlagen: Schwimmende Lagerungen in Hauptwellen oder Getrieben zum Ausgleich axialer thermischer Verformung.
Wasserturbinen: Radialfestlager für große rotierende Wellen.
Industrielle Übertragungssysteme
Große Getriebe und Trockentrommeln in Papierherstellungsmaschinen erfordern hoch{0}präzise, langlebige-rotierende Komponenten.
